03.09.2025

Установка дросселя, или катушки индуктивности, — одна из базовых операций в радиоэлектронике, с которой сталкиваются как начинающие радиолюбители, так и опытные инженеры. Несмотря на кажущуюся простоту, этот процесс требует понимания теоретических основ, правильного подбора компонента и наличия соответствующего инструментария. Ошибки на этапе монтажа могут привести к нестабильной работе устройства, перегреву или даже полному выходу из строя всей схемы. В этом подробном руководстве мы разберем все, что нужно для установки дросселей, начиная с фундаментальных знаний и заканчивая практическими советами. Широкий ассортимент этих незаменимых компонентов можно найти в специализированных каталогах, например, на https://radaelectron.ru, но правильный выбор и монтаж — это уже зона ответственности специалиста.

Этап 1: теоретическая подготовка и планирование – фундамент успешной установки

Прежде чем брать в руки паяльник, необходимо вооружиться знаниями. Без понимания, что такое дроссель, каковы его ключевые параметры и какую роль он играет в конкретной схеме, установка дросселя может превратиться в лотерею. Давайте разберем ключевые аспекты, на которые стоит обратить внимание.

Что такое дроссель и зачем он нужен?

Дроссель (или катушка индуктивности) — это пассивный радиоэлектронный компонент, представляющий собой катушку из изолированного проводника, часто намотанную на ферромагнитный сердечник. Его основное свойство — индуктивность, то есть способность накапливать энергию в магнитном поле при протекании через него электрического тока.

В электронных схемах дроссели выполняют несколько важнейших функций:

  • Фильтрация помех: Дроссели эффективно подавляют высокочастотные шумы и пульсации в цепях питания, пропуская постоянный ток и блокируя переменные составляющие. Это их самое распространенное применение в блоках питания.
  • Накопление энергии: В импульсных преобразователях напряжения (DC-DC конвертерах) дроссель накапливает энергию в одной части такта и отдает ее в другой, обеспечивая преобразование уровня напряжения.
  • Создание колебательных контуров: В паре с конденсатором дроссель образует LC-контур, который является основой для генераторов, фильтров и приемных/передающих устройств, настроенных на определенную частоту.
  • Ограничение тока: Индуктивность противодействует резкому изменению тока, что используется для защиты от пусковых токов или коротких замыканий.
Важно понимать, что дроссель — это не просто "кусок проволоки". Его параметры критически важны для корректной работы всей схемы. Неправильный выбор может свести на нет все усилия по проектированию.

Ключевые параметры дросселя: на что смотреть при выборе

Перед тем как перейти к инструментам, необходимо научиться "читать" характеристики дросселя. Выбор компонента для установки напрямую зависит от требований схемы. Вот основные параметры:

  1. Индуктивность (L): Измеряется в Генри (Гн), но на практике чаще в миллигенри (мГн), микрогенри (мкГн) или наногенри (нГн). Это основной параметр, определяющий способность катушки накапливать энергию. Номинал индуктивности всегда указывается в спецификации или схеме устройства.
  2. Номинальный рабочий ток (Irated): Максимальный постоянный ток, при котором дроссель работает без значительного перегрева. Превышение этого значения приведет к перегреву и возможному выходу из строя из-за разрушения изоляции обмотки.
  3. Ток насыщения (Isat): Ток, при котором индуктивность дросселя падает на определенный процент (например, 30%) от своего номинального значения. Это происходит из-за насыщения магнитного сердечника. Работа в режиме насыщения недопустима для большинства схем, так как компонент перестает выполнять свою функцию.
  4. Активное сопротивление (DCR - DC Resistance): Сопротивление обмоточного провода постоянному току. Чем оно ниже, тем меньше потери энергии на нагрев дросселя и выше КПД схемы.
  5. Собственная резонансная частота (SRF): На высоких частотах дроссель начинает вести себя как колебательный контур из-за межвитковой емкости. SRF — это частота, на которой индуктивное сопротивление равно емкостному. Выше этой частоты компонент ведет себя как конденсатор, а не как катушка индуктивности.

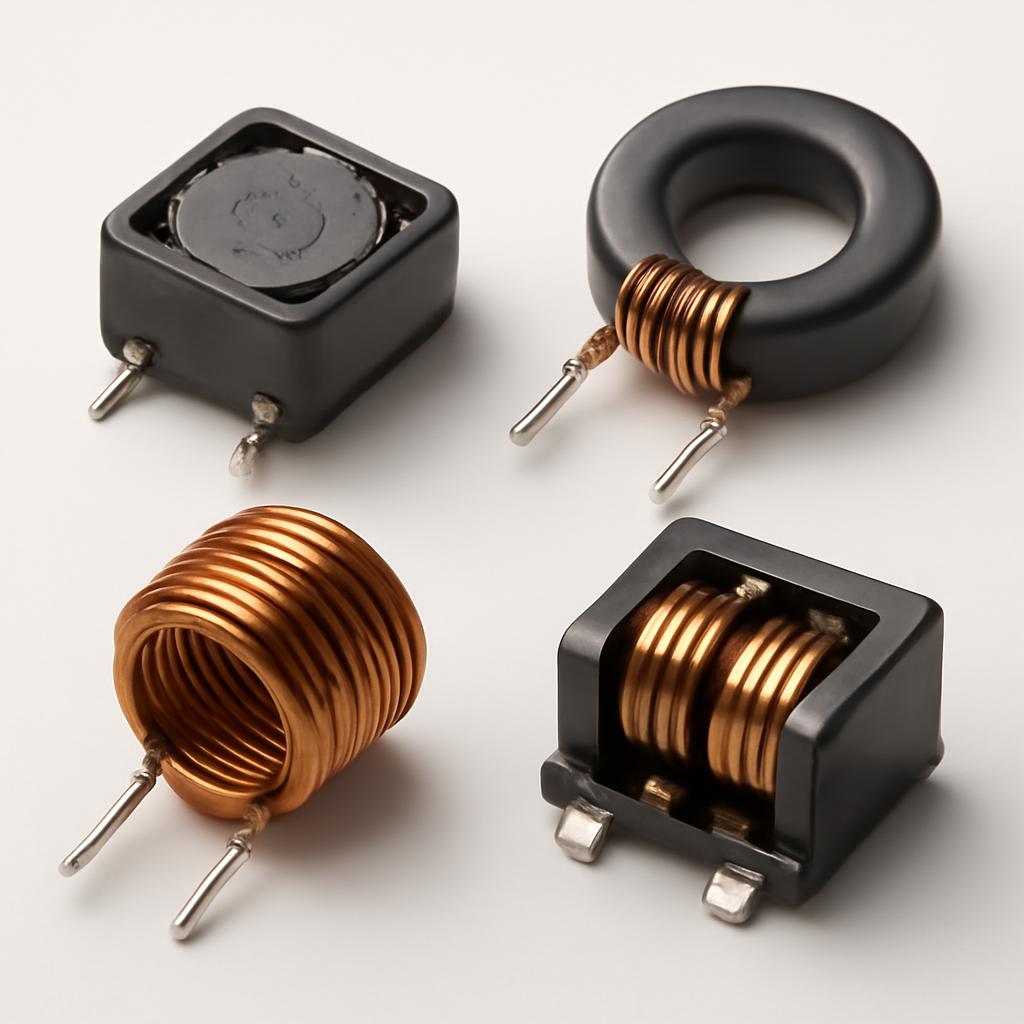

Различные типы дросселей для монтажа на печатную плату Ассортимент дросселей: от миниатюрных SMD-компонентов до мощных силовых катушек для блоков питания.

Планирование установки начинается с внимательного изучения принципиальной схемы и технической документации (datasheet) на выбранный дроссель. Убедитесь, что его параметры соответствуют требованиям по току, индуктивности и частотным характеристикам. Также важно заранее определить тип монтажа: будет ли это выводной компонент (THT - Through-Hole Technology) или компонент для поверхностного монтажа (SMD - Surface-Mount Device).

Выбор между THT и SMD дросселем диктуется не только размерами, но и конструкцией печатной платы, а также мощностью, рассеиваемой компонентом. Силовые дроссели чаще всего имеют выводной монтаж для лучшей механической прочности и теплоотвода.

Этап 2: подготовка инструментария и рабочего места

Когда теоретическая часть ясна и компонент выбран, наступает время подготовить все необходимое для физической установки. Качественный инструмент не только упрощает работу, но и является залогом надежного и долговечного соединения. Экономия на этом этапе может обернуться испорченными компонентами и платами.

Основной набор для пайки

Это сердце любой радиоэлектронной мастерской. Для установки дросселя вам понадобится стандартный, но качественный паяльный набор.

  • Паяльник или паяльная станция. Для большинства задач подойдет паяльник мощностью 40-60 Вт. Идеальный вариант — паяльная станция с возможностью регулировки температуры. Это позволяет подобрать оптимальный режим для разных типов припоя и размеров компонентов, избегая перегрева. Для SMD-компонентов рекомендуется использовать паяльник с тонким жалом (типа "игла" или "микроволна").
  • Припой. Наиболее распространенный — оловянно-свинцовый припой марки ПОС-61 или его аналоги с канифолью внутри (трубчатый). Для современной электроники все чаще применяют бессвинцовые припои (lead-free), но они требуют более высокой температуры пайки и определенных навыков.
  • Флюс. Даже если припой содержит канифоль, дополнительный флюс никогда не будет лишним. Он удаляет оксидную пленку с поверхностей, улучшает смачиваемость и обеспечивает качественную пайку. Популярны флюсы ЛТИ-120, F-2000 или гелевые флюсы в шприцах, которые удобно дозировать.

Вспомогательные инструменты и приспособления

Эти инструменты делают процесс монтажа более комфортным, точным и безопасным.

Пинцет: Незаменим для работы с SMD-компонентами. Лучше иметь несколько пинцетов — прямой для общих задач и изогнутый для труднодоступных мест.

Кусачки (бокорезы): Необходимы для обрезки выводов THT-компонентов после пайки. Выбирайте прецизионные кусачки с тонкими режущими кромками, чтобы не повредить плату.

"Третья рука": Специальный держатель с зажимами ("крокодилами") и, часто, с лупой. Он надежно фиксирует печатную плату, освобождая ваши руки для паяльника и пинцета.

Средства для демонтажа: Ошибки случаются у всех. Для их исправления понадобится оловоотсос (механический или электрический) или медная оплетка для удаления припоя. Они помогут аккуратно демонтировать неправильно установленный компонент.

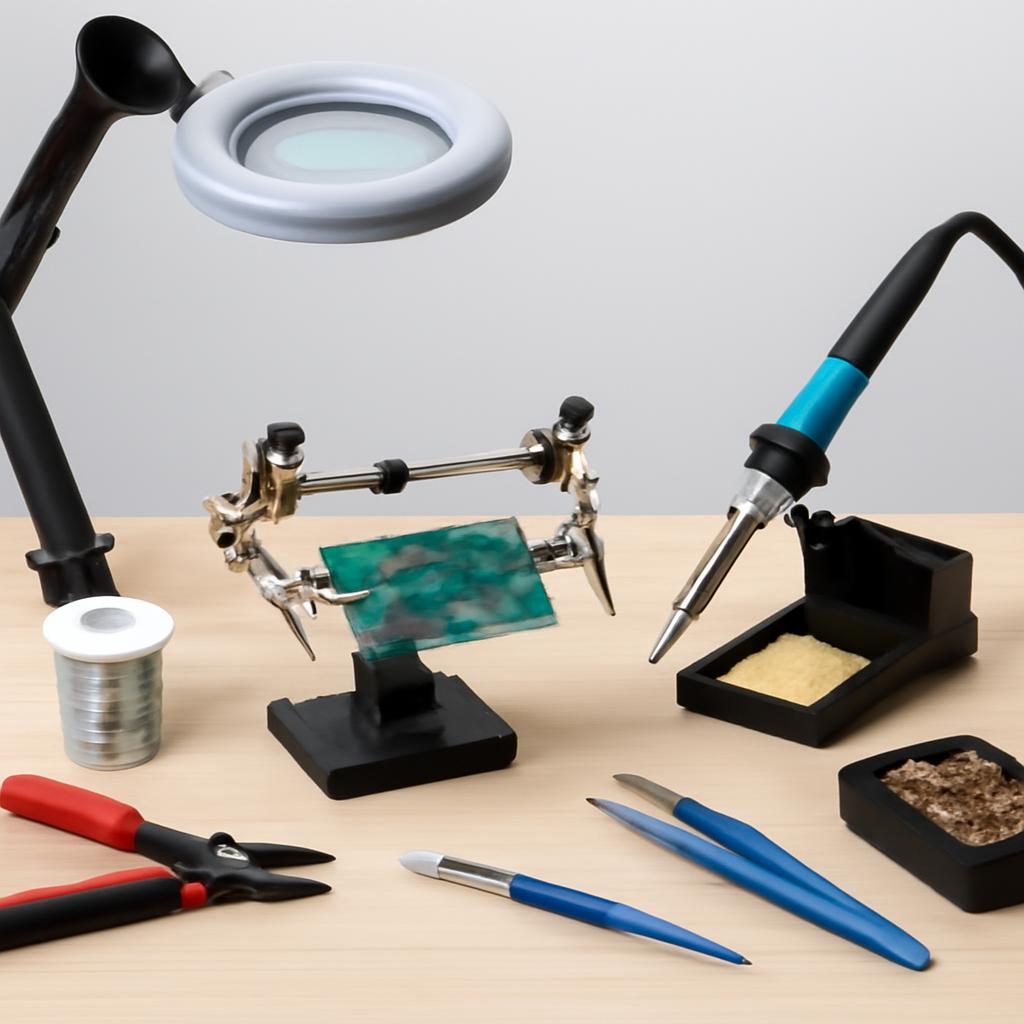

Организованное рабочее место для пайки электронных компонентов Правильная организация рабочего пространства — ключ к быстрой и качественной работе.

Хороший свет и удобное кресло так же важны, как и качественный паяльник. Длительная работа в неудобной позе и при плохом освещении приводит к ошибкам и быстрой утомляемости.

Расходные материалы и средства защиты

Помимо очевидных вещей, есть несколько полезных мелочей, которые стоит иметь под рукой.

  • Изопропиловый или этиловый спирт: Для очистки платы от остатков флюса после пайки. Грязная плата не только выглядит неэстетично, но и может стать причиной утечек тока, особенно во влажной среде.
  • Щеточка или безворсовые салфетки: Для нанесения спирта и механической очистки платы.
  • Термостойкий скотч (каптоновый): Полезен для защиты соседних компонентов от случайного перегрева при пайке горячим воздухом или при работе с массивными деталями.
  • Фиксирующий компаунд или термоклей: Для крупных и тяжелых дросселей, которые могут оторваться от платы из-за вибраций, рекомендуется дополнительная механическая фиксация.

И, конечно, не забывайте о безопасности. Работа с паяльником и химическими веществами требует осторожности. Обязательно используйте защитные очки для предотвращения попадания брызг припоя или флюса в глаза, а также организуйте хорошую вентиляцию или используйте дымоуловитель для отвода вредных паров канифоли.

Этап 3: пошаговый процесс установки дросселя

Итак, теория изучена, компонент подобран, а рабочее место готово. Настало время самого ответственного этапа — непосредственного монтажа дросселя на печатную плату. Технология установки кардинально различается для выводных (THT) и поверхностно-монтируемых (SMD) компонентов. Мы подробно рассмотрим оба процесса.

Монтаж выводных дросселей (THT)

Этот классический метод используется для установки компонентов с проволочными выводами, которые вставляются в отверстия на плате и припаиваются с обратной стороны. Он отличается высокой механической прочностью соединения, что особенно важно для тяжелых силовых дросселей.

  1. Подготовка платы и компонента. Убедитесь, что монтажные отверстия на плате чистые и не забиты остатками маски или мусором. Выводы самого дросселя должны быть чистыми и не окисленными. Если выводы тусклые, их можно аккуратно зачистить ластиком или залудить — покрыть тонким слоем припоя.
  2. Формовка выводов и установка. Аккуратно согните выводы дросселя под углом 90 градусов на нужном расстоянии, чтобы они совпадали с отверстиями на плате. Для этого удобно использовать небольшой пинцет или специальный инструмент для формовки. Вставьте компонент в плату. Он должен сидеть плотно, без люфта, прилегая к поверхности платы. С обратной стороны слегка разведите выводы в стороны, чтобы зафиксировать дроссель на время пайки.
  3. Пайка. Разогретым паяльником одновременно коснитесь вывода компонента и контактной площадки (пятачка) на плате. Удерживайте жало 1-2 секунды, чтобы прогреть обе поверхности. Затем, не убирая паяльник, поднесите к месту контакта припой. Он должен плавно растечься, образовав аккуратный блестящий конус (галтель). Уберите припой, а через мгновение — паяльник. Дайте соединению остыть естественным путем, не дуйте на него. Повторите операцию для всех выводов.
  4. Обрезка выводов и очистка. После пайки и остывания, аккуратно обрежьте излишки выводов с помощью кусачек-бокорезов. Старайтесь резать как можно ближе к поверхности пайки, но не повреждая ее. После завершения всех паяльных работ, возьмите щеточку, смоченную в изопропиловом спирте, и тщательно удалите остатки флюса вокруг паяных соединений.
Качественная пайка — это не только надежный электрический контакт, но и залог долговечности устройства. Холодная пайка (матовая, рыхлая) или перегрев (потемневший флюс, отслоение дорожки) — главные враги радиомонтажника.

Монтаж SMD-дросселей

SMD-компоненты не имеют выводов в привычном понимании; они припаиваются непосредственно к контактным площадкам на поверхности платы. Этот метод позволяет достичь высокой плотности монтажа, но требует большей аккуратности и твердой руки.

Способ 1: Пайка с помощью паяльника

  • Подготовка площадок. Нанесите на обе контактные площадки на плате минимальное количество флюса. Затем с помощью паяльника залудите одну из площадок — нанесите на нее небольшую каплю припоя.
  • Позиционирование. Пинцетом возьмите SMD-дроссель и установите его на свое место на плате. Одним выводом он должен лежать на залуженной площадке.
  • Первичная фиксация. Придерживая компонент пинцетом, кратковременно коснитесь жалом паяльника залуженной площадки и вывода дросселя. Припой расплавится и зафиксирует компонент с одной стороны. Убедитесь, что дроссель установлен ровно. Если нет — можно снова прогреть это соединение и поправить его положение пинцетом.
  • Окончательная пайка. Теперь, когда компонент зафиксирован, можно спокойно припаять второй вывод. Поднесите жало паяльника к месту контакта второй площадки и вывода, а с другой стороны подайте немного припоя. После этого можно для надежности еще раз пропаять первое соединение, добавив каплю свежего флюса.
  • Очистка. Как и в случае с THT-монтажом, после завершения работы удалите остатки флюса спиртом.
При пайке миниатюрных SMD-компонентов ключевую роль играет дозировка припоя и флюса. Их избыток может легко привести к образованию перемычек (коротких замыканий) между соседними выводами или компонентами.

Способ 2: Пайка горячим воздухом (с помощью термофена)

Этот метод более технологичен и часто используется при серийной сборке или при работе с компонентами, имеющими множество выводов. Он требует наличия паяльной станции с термофеном и паяльной пасты (смесь мелких частиц припоя с флюсом).

Процесс выглядит так: на контактные площадки наносится паяльная паста, на нее устанавливается компонент, после чего вся зона локально прогревается потоком горячего воздуха до тех пор, пока паста не расплавится, формируя идеальные паяные соединения. Этот метод требует опыта для правильного подбора температуры и силы воздушного потока, чтобы не сдуть и не перегреть компонент.

Сравнение методов монтажа: THT против SMD

Чтобы помочь вам лучше понять различия, преимущества и недостатки каждого подхода, мы свели ключевые характеристики в сравнительную таблицу.

Критерий сравнения Выводной монтаж (THT) Поверхностный монтаж (SMD) Простота ручной установкиВысокая. Компоненты крупные, легко паять обычным паяльником. Низкая/Средняя. Требуется пинцет, хороший глазомер, тонкое жало или термофен. Механическая прочностьОчень высокая. Выводы проходят сквозь плату, обеспечивая надежное крепление. Удовлетворительная. Компонент держится только за счет пайки к поверхности. Плотность монтажаНизкая. Требуются сквозные отверстия, компоненты занимают много места. Очень высокая. Позволяет создавать компактные и миниатюрные устройства. РемонтопригодностьВысокая. Компонент легко выпаять с помощью оловоотсоса. Средняя. Демонтаж требует навыков и специального оборудования (термофен). ПрименениеСиловые цепи, блоки питания, устройства, подверженные вибрациям, прототипирование. Современная потребительская электроника, ВЧ-схемы, портативные устройства.

Этап 4: контроль качества, типичные ошибки и их исправление

Успешная пайка — это еще не финал. Заключительный и не менее важный этап — это проверка качества выполненной работы. Пропуск этого шага может привести к нестабильной работе устройства, плавающим дефектам, которые сложно диагностировать, или даже к выходу из строя других, более дорогостоящих компонентов при первом же включении. Давайте разберем, как правильно проконтролировать монтаж и какие ошибки встречаются чаще всего.

Визуальный осмотр — первая линия обороны

Прежде чем подключать питание или браться за мультиметр, внимательно осмотрите место пайки, желательно под лупой с хорошим освещением. Опытный специалист может определить до 90% дефектов монтажа одним лишь взглядом. На что обратить внимание:

  • Качество паяного соединения: Идеальная пайка должна быть блестящей, гладкой, с вогнутой поверхностью (галтелью), полностью обволакивающей вывод компонента и контактную площадку. Матовая, зернистая или бугристая поверхность — признак "холодной пайки".
  • Отсутствие перемычек: Убедитесь, что между соседними выводами дросселя или близлежащими компонентами нет случайных капель или "мостиков" из припоя. Это особенно актуально для SMD-монтажа с малым шагом выводов.
  • Правильность позиционирования: Дроссель должен стоять ровно на своем посадочном месте, все его выводы должны находиться строго на своих контактных площадках.
  • Отсутствие повреждений: Проверьте, нет ли следов перегрева на корпусе дросселя (изменение цвета, деформация) или на печатной плате (потемнение маски, вздутие, отслоение дорожек).
  • Чистота: На плате не должно оставаться излишков флюса, особенно активного. После высыхания он может проводить ток или вызывать коррозию с течением времени.
Большинство проблем монтажа можно выявить на этапе визуального осмотра, не доводя дело до включения питания и возможного повреждения более дорогих компонентов.

Проверка мультиметром: просто и эффективно

Если визуальный осмотр не выявил проблем, можно переходить к базовой электрической проверке с помощью мультиметра в режиме прозвонки (измерения сопротивления).

  1. Проверка на короткое замыкание (КЗ): Перед установкой дросселя (или после его выпайки) проверьте сопротивление между контактными площадками на плате. Если дроссель стоит, например, в цепи питания, прозвоните его выводы относительно "земли" (GND). Сопротивление не должно быть нулевым (если это не предусмотрено схемой). После пайки повторите проверку.
  2. Проверка целостности цепи: Сам по себе дроссель — это катушка провода, и его сопротивление постоянному току очень низкое, близкое к нулю (от долей Ома до нескольких Ом для мощных дросселей). Переключите мультиметр в режим измерения малых сопротивлений и проверьте сопротивление между выводами уже впаянного дросселя. Если прибор показывает бесконечность (обрыв), значит, один из паяных контактов некачественный.

Типичные ошибки монтажа и способы их устранения

Даже у опытных мастеров случаются промахи. Важно не только уметь их замечать, но и знать, как правильно исправить. Мы собрали самые частые дефекты пайки в одной таблице.

Ошибка Внешние признаки Возможная причина Способ исправления Холодная пайкаМатовая, рыхлая, зернистая поверхность пайки. Плохая смачиваемость. Недостаточная температура паяльника; плохой прогрев места пайки; грязные поверхности; движение компонента во время остывания. Нанести свежий флюс и повторно прогреть соединение до полного расплавления и растекания припоя. При необходимости добавить немного свежего припоя. ПерегревПотемневший, сгоревший флюс; изменение цвета платы; отслоение контактной площадки от текстолита. Слишком высокая температура жала; слишком долгое время пайки. Очистить место пайки. Если площадка повреждена, ее необходимо восстановить с помощью кусочка провода (перемычки) или специального ремонтного состава. Избыток припояСоединение имеет форму шара, скрывающего контуры вывода. Риск образования перемычек. Слишком много припоя было подано в зону пайки. Прогреть соединение паяльником и убрать излишки припоя с помощью медной оплетки для снятия припоя или оловоотсоса. Недостаток припояСоединение не полностью покрывает контактную площадку и вывод. Слабый механический и электрический контакт. Слишком мало припоя; плохая смачиваемость из-за недостатка флюса или окисления. Нанести флюс и добавить необходимое количество припоя, прогревая соединение до образования правильной галтели.

После исправления всех найденных дефектов необходимо повторить процедуру очистки и визуального контроля. Только после полной уверенности в качестве монтажа можно подавать питание на устройство.

Правильная диагностика — это половина ремонта. Не спешите выпаивать компонент, сначала убедитесь, что проблема именно в нем или в его установке.

Диаграмма: Распространенные причины сбоев после монтажа дросселей Статистика показывает, что некачественная пайка является основной причиной проблем после установки электронных компонентов.

Особенности установки дросселей в различных схемах и советы экспертов

Хотя базовые принципы монтажа универсальны, разные типы схем предъявляют к установке дросселей свои, специфические требования. Несоблюдение этих нюансов может свести на нет эффективность компонента, даже если он был припаян идеально. Рассмотрим ключевые особенности для наиболее распространенных случаев.

Установка силовых дросселей в блоках питания

Дроссели в импульсных блоках питания (ИБП) и DC-DC преобразователях работают с большими токами, что порождает две главные проблемы: значительное тепловыделение и высокая механическая нагрузка на плату.

  • Теплоотвод: При прохождении большого тока дроссель нагревается из-за своего активного сопротивления (DCR). Чтобы избежать перегрева, необходимо обеспечить хороший теплоотвод. На печатной плате это достигается использованием более широких дорожек, подходящих к выводам дросселя. Иногда под компонентом делают полигон с множеством переходных отверстий (термовиа), которые передают тепло на внутренние или обратную сторону платы, используемые в качестве радиатора.
  • Механическая фиксация: Массивные дроссели с ферритовыми сердечниками могут иметь значительный вес. Одной лишь пайки может быть недостаточно, чтобы выдержать вибрации и ударные нагрузки, особенно в промышленных или автомобильных устройствах. Для надежности такие компоненты дополнительно фиксируют на плате с помощью специального вибростойкого компаунда, герметика или даже термоклея. Это предотвращает отрыв компонента вместе с контактными площадками.

Монтаж высокочастотных (ВЧ) дросселей

В радиочастотных схемах (генераторах, усилителях, фильтрах) на первый план выходят паразитные параметры: межвитковая емкость и индуктивная связь с соседними элементами.

  • Минимизация длины выводов: Любой проводник обладает индуктивностью и емкостью. В ВЧ-схемах даже несколько лишних миллиметров вывода могут существенно изменить параметры компонента и всей схемы. Поэтому выводы THT-дросселей следует делать как можно короче, а SMD-компоненты являются предпочтительным выбором.
  • Пространственная ориентация: Магнитное поле дросселя может наводить помехи в соседних катушках или чувствительных цепях. Чтобы минимизировать эту паразитную связь, дроссели, расположенные рядом, следует ориентировать так, чтобы их оси были перпендикулярны друг другу (под углом 90 градусов). Использование экранированных дросселей (с замкнутым магнитным сердечником) также решает эту проблему.
  • Расположение на плате: ВЧ-дроссель следует располагать как можно ближе к тем компонентам, с которыми он работает в паре (например, конденсатор в LC-фильтре), чтобы минимизировать длину соединяющих их дорожек. Также важно размещать их подальше от чувствительных аналоговых цепей.
Лучший электронный компонент может показать удручающе низкую производительность, если топология печатной платы разработана без учета физики его работы. Расположение элементов — это не вопрос эстетики, а ключевой аспект проектирования.

Диаграмма: Факторы, влияющие на выбор типа монтажа дросселя Выбор между THT и SMD монтажом зависит от множества факторов, где для силовых цепей приоритетом являются теплоотвод и прочность, а для ВЧ — компактность и частотные свойства.

Заключение

Установка дросселя — это комплексный процесс, который требует не только навыков пайки, но и глубокого понимания роли компонента в схеме. Мы подробно рассмотрели все ключевые этапы: от теоретической подготовки и выбора инструментария до пошаговых инструкций по монтажу THT и SMD компонентов, а также методов контроля качества. Успех заключается в скрупулезном внимании к деталям на каждой стадии работы.

В качестве финального совета: всегда дважды проверяйте соответствие параметров дросселя требованиям схемы, особенно по рабочему току и току насыщения. Не экономьте на качественном флюсе и не спешите — аккуратность всегда важнее скорости. Помните, что чистота рабочего места и платы после монтажа — залог надежности и долговечности вашего электронного устройства. Не бойтесь практиковаться на старых платах, оттачивая свои навыки. Каждое качественное паяное соединение — это ваш личный шаг к мастерству в увлекательном мире радиоэлектроники. Удачи в ваших проектах!
